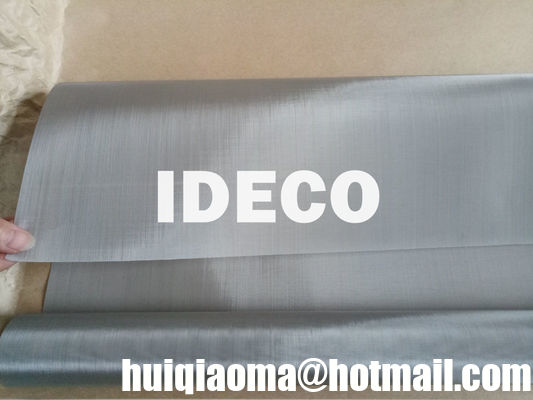

الطباعة بالشاشة الحريريةهي العملية التي يتم فيها استخدام وسيط فحص، مثل الحرير أو البوليستر أو النايلون أو البلاستيك أو شبكة سلكية منسوجة، لنقل نمط على سطح بالحبر. يتم تطبيق إيبوكسي خاص على الشاشة لضمان حجب الحبر وفقًا للتصميم، مما يخلق بشكل أساسي استنسلًا.
لماذا تستخدم شبكة سلكية منسوجة؟
مقارنة بوسائط الفحص الأخرى، توفر الشبكة السلكية مستوى مرتفعًا من قدرات الشد والمتانة ومقاومة الحرارة والدقة.
بالنظر عن كثب، فإن المواد مثل النايلون والبوليستر لها استطالة بنسبة 5٪، بينما شبكة الأسلاك المنسوجة أقل من 1٪. على وجه الخصوص، نجري العديد من اختبارات السلامة لحساب الكمية الدقيقة للشد التي يمكن أن تتحملها الشبكة قبل أن تنكسر.
الآن، نظرًا لأن الشبكة السلكية أكثر متانة بكثير من المواد الأخرى، يمكنها تحمل أحمال شد أكبر. يمكن أن يكون هذا أمرًا بالغ الأهمية عندما تكون هناك حاجة إلى عدد شبكات أدق لتصوير تصميمات أكثر تفصيلاً.
أهمية التقويم
مع أي وسيط شاشة، يعد الاحتكاك بين مفاصل تقاطعات الشاشة والممسحة أحد أكثر المخاوف بروزًا. هذا لأن هذا الاحتكاك يزيد من احتمالية مواجهة تناقضات دقيقة ولكن ملحوظة في المطبوعات.
لحسن الحظ، يمكن تقويم الشبكة السلكية. التقويم هو العملية التي يتم فيها تمرير الشبكة بين بكرتين وتتحمل كميات هائلة من الحرارة والضغط المتزامنين. نتيجة لذلك، يتم تسطيح مفاصل الشبكة، ويتم تقليل السماكة الإجمالية للشبكة.
هذا يجعل سطحًا أكثر نعومة يقلل الاحتكاك، مما يؤدي إلى طباعة أكثر اتساقًا ويطيل عمر الممسحة.
أمثلة للتطبيقات:
لوحات الدوائر المطبوعة - لوحات الدوائر المطبوعة أحادية وثنائية الجانب
مسارات الموصلات المرنة أحادية وثنائية الجانب - FPC
دوائر الفيلم السميك
دوائر LTCC - سيراميكات مشتركة منخفضة الحرارة
مكونات MLCC، مكثفات سيراميك
لوحات مفاتيح الغشاء
المقاييس
إنتاج الرقائق
RFID - الاتصالات والشبكات الراديوية
شاشات LCD - شاشات العرض بالكريستال السائل
شاشات العرض بالبلازما - PDB
OLED - الثنائيات الباعثة للضوء العضوي
FED - تقنية الشاشة المسطحة
الورق الإلكتروني، e-paper
TP - لوحات اللمس
معجون اللحام لـ SMD
تغطي مواصفات قماش BC القياسي طيفًا واسعًا، بدءًا من نطاق 500 إلى 66 شبكة، ومساحة مفتوحة من 25 إلى 54٪، وسماكات قماش من 60 إلى 200 ميكرومتر.
| رمز HB | شبكة | عرض الفتحة | قطر السلك | مساحة مفتوحة | سمك القماش | تفاوت سمك القماش | ترسيب حبر نظري | أقصى شد نظري | |
|---|---|---|---|---|---|---|---|---|---|
| ميكرومتر | ميكرومتر | ٪ | ميكرومتر | ميكرومتر | سم³/م² | بوصة³/قدم² | ن/سم | ||
| VA 200-25 | 500 | 25 | 25 | 25 | 60 | -/+ 5 | 15 | 0.085 | 40 |
| VA 160-25 | 400 | 38 | 25 | 36 | 52 | -/+ 3 | 19 | 0.107 | 32 |
| VA 130-30 | 325 | 50 | 30 | 39 | 63 | -/+ 3 | 25 | 0.140 | 36 |
| VA 130-36 | 325 | 42 | 36 | 29 | 81 | -/+ 5 | 23 | 0.133 | 53 |
| VA 115-32 | 290 | 56 | 32 | 40 | 67 | -/+ 3 | 27 | 0.154 | 37 |
| VA 110-32 | 280 | 60 | 32 | 43 | 67 | -/+ 3 | 28 | 0.162 | 35 |
| VA 108-36 | 270 | 56 | 36 | 37 | 80 | -/+ 3 | 30 | 0.168 | 45 |
| VA 100-36 | 250 | 63 | 36 | 40 | 79 | -/+ 3 | 32 | 0.181 | 42 |
| VA 100-40 | 250 | 63 | 40 | 37 | 85 | -/+ 3 | 32 | 0.180 | 49 |
| VA 90-36 | 230 | 75 | 36 | 46 | 72 | -/+ 3 | 33 | 0.186 | 37 |
| VA 80-50 | 200 | 75 | 50 | 36 | 110 | -/+ 3 | 40 | 0.224 | 64 |
| VA 80-40 | 200 | 85 | 40 | 46 | 89 | -/+ 3 | 41 | 0.233 | 41 |
| VA 70-45 | 180 | 95 | 45 | 46 | 102 | -/+ 5 | 47 | 0.266 | 46 |
| VA 65-50 | 165 | 106 | 50 | 46 | 109 | -/+ 5 | 50 | 0.285 | 51 |
| VA 57-56 | 145 | 118 | 56 | 46 | 120 | -/+ 5 | 55 | 0.313 | 57 |
| VA 61-63 | 156 | 100 | 63 | 38 | 130 | -/+ 5 | 49 | 0.277 | 77 |
| VA 59-67 | 150 | 100 | 67 | 36 | 152 | -/+ 5 | 55 | 0.309 | 86 |
| VA 48-67 | 120 | 140 | 67 | 46 | 140 | -/+ 5 | 64 | 0.363 | 69 |
| VA 35-90 | 88 | 200 | 90 | 48 | 180 | -/+ 6 | 86 | 0.485 | 89 |
| VA 28-100 | 66 | 280 | 100 | 54 | 200 | -/+ 7 | 109 | 0.616 | 84 |
